उच्च आवृत्ति शोर विकार आईएनएस परीक्षण
परीक्षण की शुरूआत
उच्च आवृत्ति शोर गड़बड़ी INS परीक्षण EMC क्षेत्र परीक्षण से संबंधित है,और इसका मूल परीक्षण उद्देश्य अंतरराष्ट्रीय मानक IEC 61000-4-4 मानक के समान है (इलेक्ट्रिकल फास्ट ट्रांजिट पल्स ग्रुप टेस्ट)यह परीक्षण क्षमता मुख्य रूप से जापान और कुछ एशियाई देशों से संबंधित ग्राहकों की सेवा करती है।

उच्च आवृत्ति शोर विकार आईएनएस परीक्षण

यह परीक्षण मुख्य रूप से सर्किट में स्विचिंग उपकरणों का अनुकरण करता है, जैसे रिले आदि। जब वे चालू या बंद होते हैं, तो सर्किट में वर्तमान तेजी से बदल जाएगा।यदि सर्किट में प्रेरक घटक हैंइस प्रकार के हस्तक्षेप में एक व्यापक स्पेक्ट्रम (२ गीगाहर्ट्ज तक) होता है, जो जुड़ा हुआ, परावर्तित होता है,बिजली के तार और उपकरण के अंदर मुद्रित सर्किट बोर्ड के वायरिंग के माध्यम से आईसी द्वारा प्रतिध्वनित और प्रबलितउपयोग के दौरान इलेक्ट्रॉनिक उत्पादों की स्थिरता सुनिश्चित करने के लिए, उन पर हस्तक्षेप विरोधी परीक्षण (ईएमएस) करना आवश्यक है।उच्च आवृत्ति पल्स जनरेटर का उपयोग करना, परीक्षण किए गए नमूनों पर धड़कन संकेतों के कई समूहों को सीधे लागू किया जाता है और नमूनों की हस्तक्षेप विरोधी क्षमता का मूल्यांकन पहले के नमूनों के प्रदर्शन में परिवर्तन के आधार पर किया जाता है,परीक्षण के बाद और उसके दौरान.
परीक्षण अनुप्रयोग वस्तुएं
इलेक्ट्रॉनिक उपकरण जैसे केंद्रीय नियंत्रण पैनल
सामान्य मानक
NECA TR-28: आयताकार तरंग उच्च आवृत्ति शोर परीक्षकों के लिए परीक्षण संकेतक

JEM TR-177: विद्युत मशीनरी और उपकरणों के लिए आयताकार तरंग उच्च आवृत्ति शोर परीक्षकों के लिए परीक्षण संकेतकों

JEC 0103_2005: निम्न वोल्टेज नियंत्रण सर्किट परीक्षण मानक

परीक्षण यंत्र

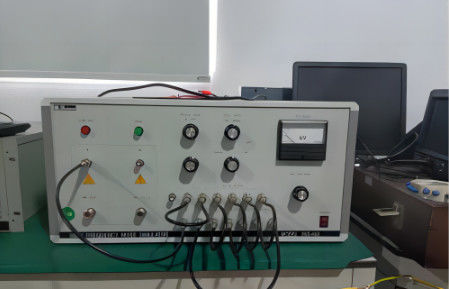

उच्च आवृत्ति पल्स जनरेटर

उच्च आवृत्ति पल्स जनरेटर

मॉडल डेटाः

मॉडल: INS-40A

आउटपुट पल्स आयाम (50Ω भार): आयताकार पल्स 0~2KVmax±10%

ओपन सर्किट आउटपुट पल्स आयामः आयताकार पल्स 0~4KVmax±10%

पल्स चौड़ाई: 50 एनएस ~ 1μ एस (50Ω भार, 50 एनएस कदम)

वृद्धि का समय ≤1ns

परीक्षण किए गए उपकरण की शक्ति क्षमताः

एसी एकल चरणः 220V अधिकतम, 16Amax

डीसी एकल चरणः 220Vmax, 16Amax

परीक्षण विधि

1. एक आउटपुट समाक्षीय केबल के साथ परीक्षण नमूने के पावर इनपुट अंत के लिए सीधे पल्स आउटपुट अंत कनेक्ट करें।

उच्च आवृत्ति शोर विघटन आईएनएस परीक्षण विधि

2. पूरी मशीन या कनेक्शन सब्सट्रेट के साथ सहयोग करें, और 0 सेमी पर नमूना खोल पर सीधे पल्स लागू करने के लिए निकट क्षेत्र जांच (इलेक्ट्रिक क्षेत्र, चुंबकीय क्षेत्र) का उपयोग करें।
