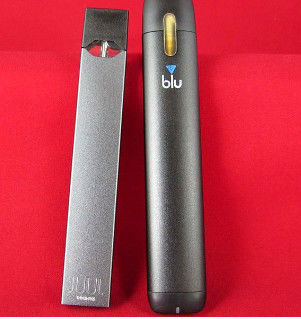

UL 8139 इलेक्ट्रॉनिक सिगरेट परीक्षण खंड
निर्धारण (जोखिम)

एक आग

B फ्रैक्चर;

C इलेक्ट्रोलाइट रिसाव;

D निकास;

ई चार्जिंग तापमान की ऊपरी सीमा सामान्य संचालन क्षेत्र से अधिक है;

F चार्जिंग वोल्टेज की ऊपरी सीमा सामान्य संचालन क्षेत्र से अधिक है;

G अधिकतम चार्जिंग करंट सामान्य ऑपरेटिंग क्षेत्र से अधिक है;

H डिस्चार्ज तापमान सीमा बैटरी विनिर्देशों से अधिक है;

I डिस्चार्ज एंड वोल्टेज सामान्य ऑपरेटिंग क्षेत्र के अधिकतम या न्यूनतम मूल्य से अधिक हो जाता है;

J अधिकतम डिस्चार्ज करंट सामान्य ऑपरेटिंग क्षेत्र से अधिक है;

K घेर पर दरारें या खोखलेपन घेर की अखंडता को नुकसान पहुंचा सकते हैं;

L खोले हुए बैटरी और संदर्भ बैटरी के बीच खुले सर्किट के वोल्टेज अंतर में सापेक्ष परिवर्तन 5% से अधिक है, धारा 29 देखें।

M परीक्षण के दौरान मापा गया तापमान तालिका 26 में निर्दिष्ट सीमा से अधिक नहीं होना चाहिए।1.

सामान्य चार्ज परीक्षण

प्रत्येक नमूने को पूरी तरह से डिस्चार्ज किया जाना चाहिए। फिर एकल नमूना को एकल दोष की स्थिति में निर्दिष्ट के अनुसार परीक्षण किया जाना चाहिए; पूरी तरह से चार्ज की स्थिति में चार्ज किया जाना चाहिए;0 डिग्री सेल्सियस से अधिक नहीं के वातावरण में उपरोक्त परीक्षण दोहराएं

सामान्य डिस्चार्ज परीक्षण

प्रत्येक बैटरी को पूर्व में पूरी तरह से चार्ज किया जाना चाहिए और प्रत्येक दोष परीक्षण एक नमूना पर किया जाना चाहिए।निर्वहन परीक्षण निर्माता द्वारा निर्दिष्ट चरम भार परिस्थितियों में किया जाना चाहिए; निर्वहन एक परीक्षण उपकरण के माध्यम से किया जाता है, जिसके लिए आवश्यक हैः 1) 4 सेकंड का संचालन, 55 मिलीलीटर ± 5% श्वास मात्रा; 2) इसके बाद 8 सेकंड का बंद होना; 3) कुल मिलाकर 15 श्वास;4) के बाद 10 मिनट की देरी होती है. उपरोक्त 15 श्वासों को दोहराएं और बैटरी समाप्त होने तक 10 मिनट की देरी करें. उपरोक्त परीक्षण को -20 डिग्री सेल्सियस से अधिक वातावरण में दोहराएं.

जबरन निर्वहन परीक्षण

नमूना के सकारात्मक और नकारात्मक ध्रुवों को 20mΩ से कम या बराबर प्रतिरोध भार से जोड़ा जाएगा और 25 ±5°C पर परीक्षण किया जाएगा।नमूना को तब तक डिस्चार्ज किया जाना चाहिए जब तक कि पूरी तरह से डिस्चार्ज की स्थिति 0 से कम न हो जाए।.2V, सेल का तापमान परिवेश तापमान ±10°C पर वापस आ गया है या नमूना क्षतिग्रस्त हो गया है, जो भी पहले होता है और उपरोक्त परीक्षण -20°C से अधिक नहीं के वातावरण में दोहराया जाता है

असंतुलित शुल्क

लगभग 50% क्षमता के साथ एक सेल एक असंतुलित बैटरी बनाने के लिए पूरी तरह से चार्ज सेल के साथ श्रृंखला में जुड़ा हुआ है, और फिर इसे पूरी तरह से चार्ज होने तक चार्ज करने के लिए इसके चार्जर से जुड़ा हुआ है।नमूनों की कुल संख्या दो से कम नहीं होनी चाहिए, और कम से कम एक नमूने को एक भी दोष की स्थिति के बिना परीक्षण किया जाना चाहिए; उपरोक्त परीक्षण 0 °C से अधिक नहीं के वातावरण में दोहराया जाता है।

ओवरचार्ज परीक्षण

प्रत्येक पूरी तरह से डिस्चार्ज बैटरी को अधिकतम चार्जिंग करंट पर निरंतर निरंतर चार्ज किया जाना चाहिए और सेटिंग्स इस प्रकार हैंःयह विद्युत आपूर्ति के नामित आउटपुट वोल्टेज का 150% है(ख) निकेल-धातु हाइड्राइड बैटरी के लिए, उच्च दर से चार्जिंग 2.5 गुना अनुशंसित चार्जिंग करंट से तब तक की जाती है जब तक कि नाममात्र क्षमता 250% न हो जाए;यदि परीक्षण के दौरान विद्युत सुरक्षा उपकरण सक्रिय हो जाता है, परीक्षण अधिकतम चार्जिंग करंट पर दोहराया जाता है जो सुरक्षा उपकरण को ट्रिगर नहीं करता है। यदि परीक्षण के बाद भी बैटरी प्रयोग करने योग्य है,इसे 25±5°C के वातावरण में फिर से रिचार्ज किया जाना चाहिए।; उपरोक्त परीक्षण को 0 डिग्री सेल्सियस से अधिक नहीं के वातावरण में दोहराएं

शॉर्ट सर्किट परीक्षण

पूरी तरह से चार्ज किया गया उपकरण ≤20mΩ प्रतिरोध के माध्यम से नमूना के सकारात्मक और नकारात्मक ध्रुवों को शॉर्ट सर्किट करता है।एक और पूरी तरह से चार्ज किया गया उपकरण इसे अधिकतम स्थिर डिस्चार्ज करंट तक ओवरलोड करता है जो सुरक्षा उपकरण को ट्रिगर किए बिना प्राप्त किया जा सकता हैनमूना को तब तक डिस्चार्ज किया जाना चाहिए जब तक कि: a) बैटरी पूरी तरह से डिस्चार्ज नहीं हो जाती; b) अंतिम विफलता होती है और बैटरी का तापमान कमरे के तापमान पर लौटता है।यदि बैटरी परीक्षण के बाद भी प्रयोग करने योग्य है, इसे 25±5°C के वातावरण में फिर से डिस्चार्ज या चार्ज किया जाना चाहिए। उपरोक्त परीक्षण को -2°C से अधिक नहीं के वातावरण में दोहराएं।

तापमान परीक्षण

1) तालिका 26.1 में अधिकतम स्वीकार्य तापमान से अधिक नहीं किया जाना चाहिए।

2) तालिका 26.2 में अधिकतम सतह तापमान सीमा को पार नहीं किया जाना चाहिए;

3) कोई स्थायी क्षति नहीं

ड्रॉप परीक्षण

1.5 मीटर की ऊंचाई से चिकनी कंक्रीट सतह पर तीन बार ड्रॉप करें। इन तीनों ड्रॉप के लिए नमूना को तीन सबसे प्रतिकूल स्थितियों में परीक्षण किया जाना चाहिए

संपीड़न शक्ति परीक्षण

UL 746C के अनुसार संपीड़न परीक्षण; यदि परीक्षण के बाद बैटरी अभी भी प्रयोग करने योग्य है, तो इसे 25±5 °C के वातावरण में फिर से डिस्चार्ज या चार्ज किया जाना चाहिए।

निकास परीक्षण

उपकरण को निम्नलिखित में से किसी एक शर्त के अनुसार परीक्षण किया जाता है:

a) 2070 kPa±10% के प्रारंभिक दबाव पर कुल 21ml±10% वायु 2.87±0.05 मिमी व्यास के छेद के माध्यम से बैटरी कक्ष में पहुंचाई जाती है;

b) बैटरी को सीधे 0.1V की वृद्धि के साथ ओवरचार्ज किया जाता है जब तक कि निकास नहीं होता

उच्च तापमान परीक्षण

पूरी तरह से चार्ज किया गया उपकरण कम हवा की गति के परीक्षण कक्ष में रखा जाता है और परीक्षण कक्ष में तापमान को 8 घंटे के लिए 80±3 °C पर सेट किया जाता है।परीक्षण कक्ष में तापमान परिवर्तन की दर 1°C प्रति मिनट से अधिक नहीं होनी चाहिए, औसत समय 5 मिनट से अधिक नहीं होगा और सापेक्ष आर्द्रता 50% से अधिक नहीं होगी;

2उच्च तापमान परीक्षण के बाद, परीक्षण के अधीन उपकरण को स्थिर थर्मल संतुलन की स्थिति तक ठंडा करने के लिए कम से कम 1 घंटे के लिए 25±5) °C के वातावरण में रखा जाना चाहिए।

3यदि परीक्षण के बाद भी बैटरी पैक का उपयोग किया जा सकता है, तो इसे 25±5°C के वातावरण में फिर से डिस्चार्ज या चार्ज किया जाना चाहिए।

नोटः उपरोक्त परीक्षणों के परीक्षण परिणामों में निर्णय में शामिल खंड (खतरों) शामिल नहीं हो सकते हैं
